Abstreifer

Abstreifer sind Dichtungen, die gegen das Eindringen von Staub und sonstigen Schmutzpartikeln in hydraulischen oder pneumatischen Systemen eingesetzt werden.

Häufig werden sie auch Schmutzabstreifer genannt. Abstreifer sind in der Regel keinem Druck ausgesetzt. Sie schnappen in entsprechend vorgefertigte Nuten ein um einen sicheren Sitz zu erhalten.

Sie können auch mit einem Versteifungsring, zum Beispiel aus Metall, ausgestattet und somit in eine axial offene Bohrung eingepresst werden. Wichtig ist, dass der Abstreifer eine stabile Lage hat und gegen Verrutschen gesichert ist.

Werkstoff: Astreifer werden aus PU oder NBR hergestellt. Abstreifer aus PU sind gegenüber NBR-Abstreifern bedeutend verschleißfester und werden darum bevorzugt eingesetzt.

Einsatz: Meist einfach wirkend für hydraulische und pneumatische Systeme. Je nach Gestaltung der Abstreiferlippe wird die Aufrechterhaltung des Schmierfilms gewährleistet. Dynamische Dichtlippe am inneren Umfang.

 Profil  Type Druck
bar
Temperatur
(°C)
Gleitge-
schwindigkeit
(m/sec)
Standard-
Werkstoff
Abstreifer AS01 AS01 -/- -30 bis 105
-25 bis 100
4 PU**
NBR
Abstreifer AS01 A AS01A -/- -30 bis 105
-25 bis 100
4 PU**
NBR
Abstreifer AS02 AS02 -/- -30 bis 105
-25 bis 100
4 PU**
NBR

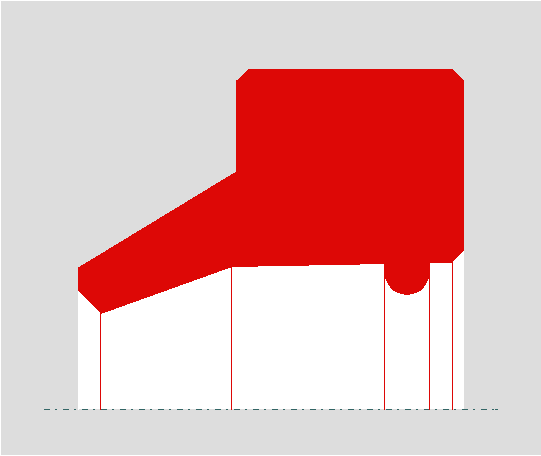

Abstreifer AS02 A AS02A -/- -30 bis 105
-25 bis 100
4 PU**
NBR
Abstreifer AS02 B AS02B -/- -30 bis 105
-25 bis 100
4 PU**
NBR
Abstreifer AS02 C AS02C -/- -30 bis 105
-25 bis 100
4 PU**
NBR
Abstreifer AS02 D AS02D -/- -30 bis 105
-25 bis 100
4 PU**
NBR
Abstreifer AS03 AS03 -/- -30 bis 105
-25 bis 100
-30 bis 105
-25 bis 100
4 PU**/POM*
NBR/POM*
PU**/ALU
NBR/ALU
Abstreifer AS04 AS04 -/- -30 bis 105
-25 bis 100
4 PU**
NBR
Abstreifer AS07 AS07 -/- -60 bis 100
-60 bis 100
-30 bis 105
1 POM*
PA
PU-D57
Abstreifer AS08 AS08 -/- -60 bis 100
-60 bis 100
-30 bis 105
1 POM*
PA
PU-D57
Abstreifer  AS11 AS11 -/- -30 bis 105
-25 bis 100
4 PU**
NBR
Abstreifer AS12 AS12 -/- -30 bis 105
-25 bis 100
4 PU**
NBR
Abstreifer AS13 AS13 -/- -25 bis 100 10 PTFE/NBR
Abstreifer AS13_E2 AS13-E2 -/- -25 bis 101 10 PTFE/NBR

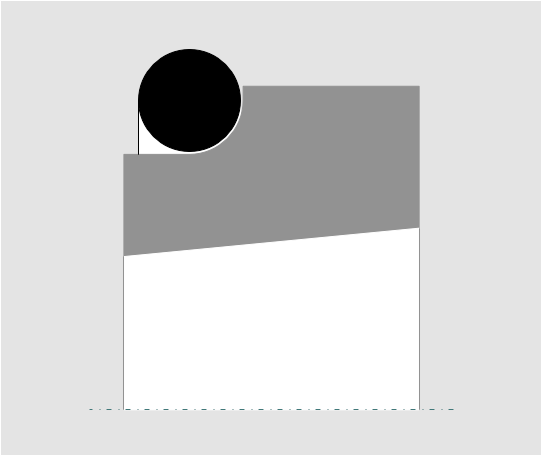

Abstreifer AS14 AS14 -/- -25 bis 100 10 PTFE/NBR

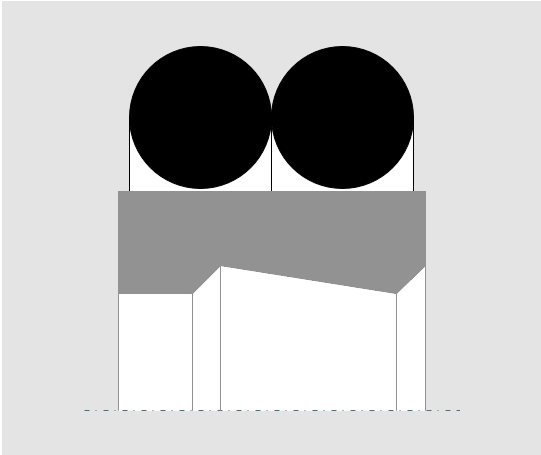

Abstreifer AS15 AS15 -/- -25 bis 101 15 PTFE/NBR
Abstreifer AS16 AS16 -/- -25 bis 101 15 PTFE/NBR
Abstreifer AS17 AS17 -/- -30 bis 105
-25 bis 100
4 PU**
NBR

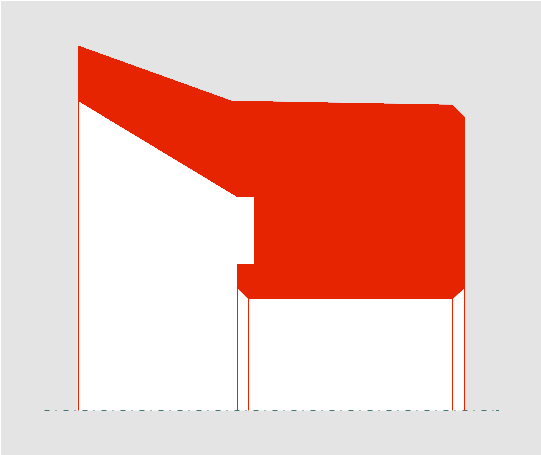

Abstreifer AS18 AS18 -/- -30 bis 105
-25 bis 100
4 PU**
NBR

* Aus technischen Gründen sollte POM nur bis zu 80°C verwendet werden. Bei höheren Temperaturen empfehlen wir Aluminium oder Stahl.
** Je nach PU sind bis zu 135°C zulässig.
