Stützringe

Stützringe verhindern die Extension und Extrusion der Dichtung oder eines O-Rings. Für die leichtere Montage und den Öltransport werden die Stützringe in der Regel aufgeschnitten geliefert.

Werkstoff: Stützringe werden aus PU, PTFE oder POM hergestellt.

Einsatz: In Kombination mit einer Dichtung oder O-Ring als stützendes Element. Reduziert das Spaltmaß und verhindert somit das Extrudieren der Dichtung.  Für hydraulische und pneumatische Systeme.

Profil Type Druck
(bar)
Temperatur
(°C)
Gleitge-
schwindigkeit
(m/sec)
Standard-
Werkstoff

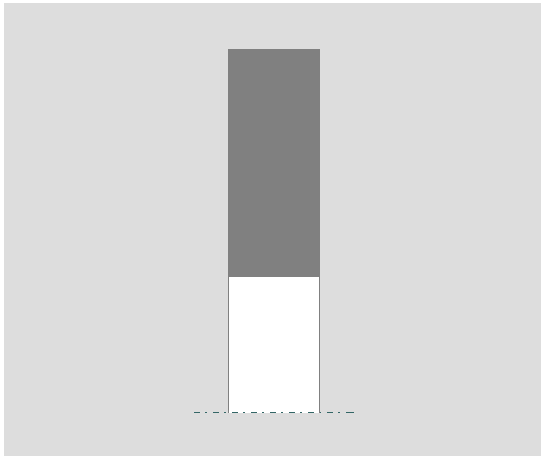

Stützring STR08 STR08 --- -30 bis 105
-60 bis 100
200 bis 260
-,- PU**
POM
PTFE

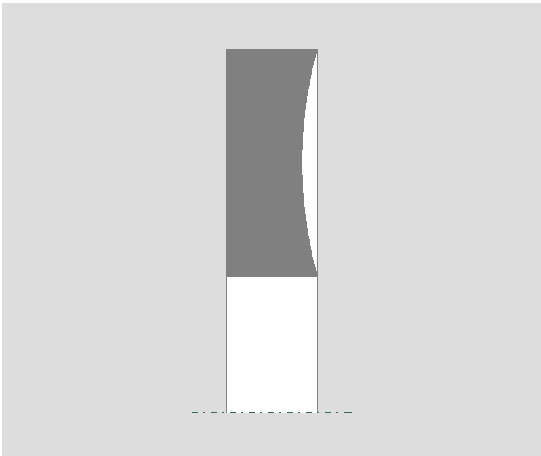

Stützring STR09 STR09 --- -30 bis 105
-60 bis 100
-200 bis 260
-.- PU**
POM
PTFE

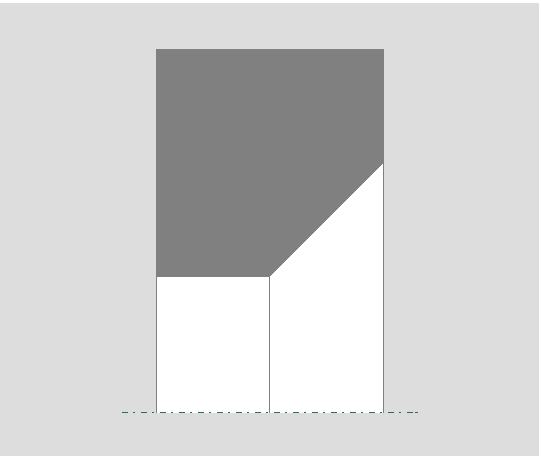

Stützring STR10 STR10 --- -30 bis 105
-60 bis 100
-200 bis 260
-,- PU**
POM
PTFE
Stützring STR11 STR11 --- -30 bis 105
-60 bis 100
-200 bis 260
-,- PU**
POM
PTFE

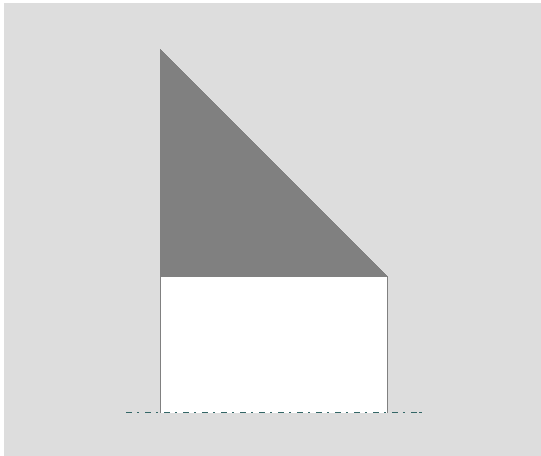

Stützring STR12 STR12 --- -30 bis 105
-60 bis 100
-200 bis 260
-.- PU**
POM
PTFE

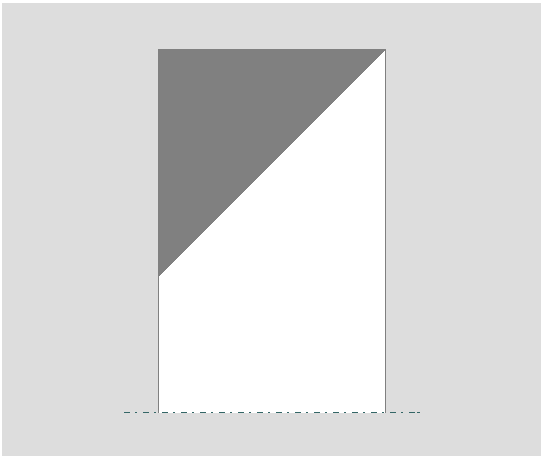

Stützring STR13 STR13 --- -30 bis 105
-60 bis 100
-200 bis 260
-,- PU**
POM
PTFE

* Aus technischen Gründen sollte POM nur bis zu 80°C verwendet werden. Bei höheren Temperaturen empfehlen wir Aluminium oder Stahl.
** Je nach PU sind bis zu 135°C zulässig.
